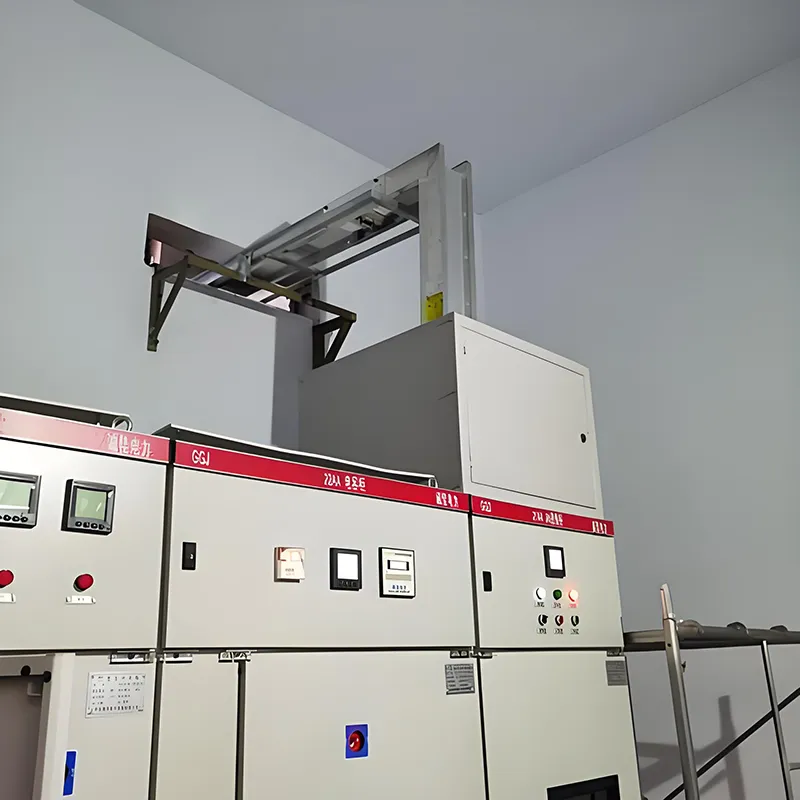

Copper Conductor Sandwich Busway

Ang Copper Conductor Sandwich Busway ay isang napakahusay na solusyon sa paghahatid ng kuryente na partikular na ginawa para sa mga modernong sistema ng pamamahagi ng kuryente. Gamit ang high-purity electrolytic copper conductor at isang "sandwich" na istraktura na nagtatampok ng mahigpit na nakasalansan na mga phase conductor, maayos nitong isinasama ang mga conductor, insulation materials, at metal enclosure. Nag-aalok ang disenyong ito ng maraming pakinabang, kabilang ang mataas na kapasidad na nagdadala ng kasalukuyang, mababang pagkawala ng kuryente, at kakayahang umangkop sa pag-install. Ang produkto ay malawakang naaangkop sa kasalukuyang mga sitwasyon ng pamamahagi ng kuryente - tulad ng mga pang-industriyang planta, matataas na gusali, mga sentro ng data, at mga sistema ng rail transit - na nagbibigay ng matatag at maaasahang katiyakan sa paghahatid ng kuryente para sa magkakaibang hanay ng mga electrical application.

Mga Teknikal na Parameter

Mga Pangunahing Kalamangan sa Teknikal

(I) High-Purity Copper Conductors: Mas Mababang Pagkawala, Mas Mahusay na Enerhiya

Ang sistema ay gumagamit ng T2-grade electrolytic copper na may kadalisayan ng ≥99.95% bilang conductor material nito. Sa 20°C, ang resistivity ay ≤0.01724 Ω·mm²/m, at ang conductivity ay lumampas sa 98%. Kung ikukumpara sa karaniwang mga materyales na tanso, nagreresulta ito sa pagbabawas ng humigit-kumulang 5% hanggang 8% sa mga pagkalugi sa linya. Ang mga ibabaw ng conductor ay maaaring tin-plated o silver-plated kapag hiniling; makabuluhang pinahuhusay nito ang paglaban sa oksihenasyon at kaagnasan, binabawasan ang resistensya sa pakikipag-ugnay, tinitiyak ang pangmatagalang katatagan ng mga punto ng koneksyon, at epektibong nagpapalawak ng buhay ng serbisyo ng produkto.

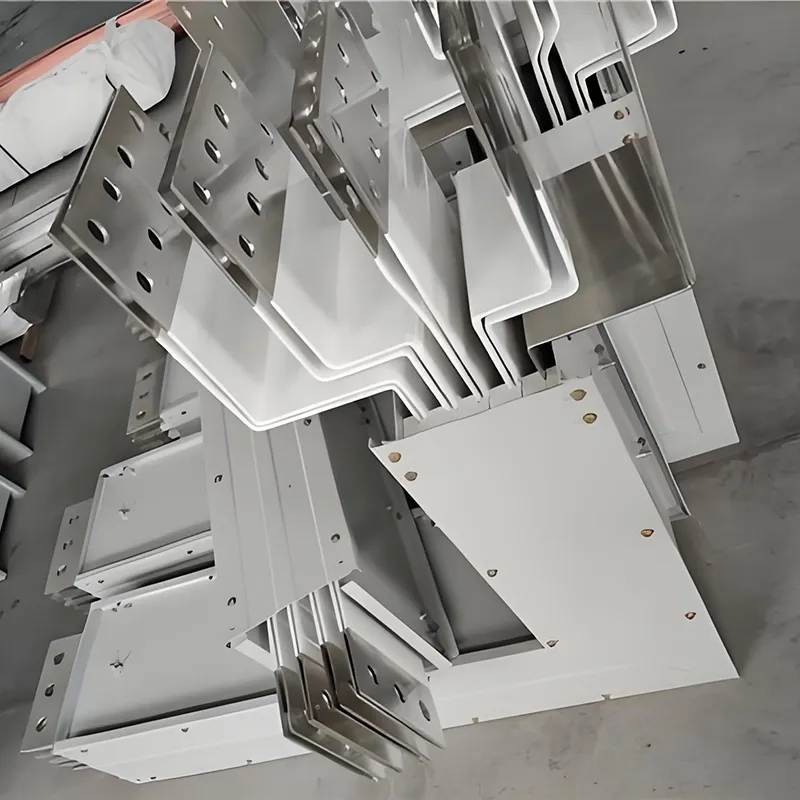

(II) Compact Structure ng "Sandwich": Isang Dual Breakthrough sa Space Utilization at Energy Efficiency

Ang tatlong-phase na konduktor ay direktang pinagdugtong gamit ang manipis na layer na mga materyales sa pagkakabukod at mahigpit na nakasalansan nang walang anumang mga puwang sa hangin, sa gayon ay pinipiga ang electrical clearance sa isang 6-10 mm lamang. Ang disenyong ito ay nagpapalaki ng power transmission density sa bawat unit ng espasyo nang higit sa 40% at nagreresulta sa isang mas compact na pisikal na profile. Dahil dito, nakakakuha ito ng malaking matitipid sa espasyo sa pag-install, na ginagawa itong partikular na angkop para sa mga kapaligirang limitado sa espasyo tulad ng mga electrical risers at equipment-siksik na zone. Higit pa rito, binabawasan ng maayos na istrakturang ito ang reactance ng system sa 40%–60% lang na makikita sa tradisyunal na air-insulated busbar trunking system, na makabuluhang pinapaliit ang pagbaba ng boltahe sa ilalim ng kasalukuyang mga kondisyon ng operating at pagpapahusay sa pangkalahatang kahusayan sa paghahatid ng kuryente.

(III) High-Efficiency Heat Dissipation Design: Mas Mababang Pagtaas ng Temperatura, Higit na Katatagan

Ang init na nabuo ng mga konduktor ay mabilis na isinasagawa sa pamamagitan ng insulation layer sa metal enclosure. Kapag ipinares sa isang aluminum alloy na enclosure na nagtatampok ng pinagsama-samang heat-dissipation fins, ang surface area ng enclosure ay tataas ng higit sa 30%, na nagreresulta sa isang malaking pagpapabuti sa heat dissipation efficiency. Ang ilang partikular na high-current-capacity na mga modelo ay nagtatampok ng mga longitudinal heat dissipation grooves sa panloob na ibabaw ng housing; ang disenyo na ito ay higit na nagpapahusay ng thermal conductivity, na tinitiyak na ang pagtaas ng temperatura ng mga terminal ng koneksyon ay nananatiling ≤60K at ang sa metal housing ay nananatiling ≤30K, sa gayon ay nagpapanatili ng matatag na temperatura ng pagpapatakbo sa loob ng isang ligtas na saklaw sa panahon ng pangmatagalang operasyon.

(IV) Komprehensibong Proteksyon para sa Lahat ng Sitwasyon - Ligtas at Maaasahan

Pangunahing Proteksyon: Ang pabahay ay ginawa mula sa aluminum-magnesium alloy o cold-rolled steel sheet. Ginagamot sa pamamagitan ng anodizing, electrophoresis, o electrostatic powder coating, nagpapakita ito ng mahusay na corrosion resistance at mekanikal na lakas. Sa pamamagitan ng rating ng ingress protection (IP) na IP54 o mas mataas, epektibo itong nagbabantay laban sa alikabok at tumalsik na tubig, na ginagawang angkop para sa mga karaniwang kapaligiran tulad ng mga pangkalahatang sahig ng pabrika at mga silid ng pamamahagi ng kuryente.

Proteksyon para sa Mga Espesyal na Kapaligiran: Available ang mga customized na hindi tinatagusan ng tubig (encapsulated) na mga modelo. Nagtatampok ang mga unit na ito ng ganap na selyadong, integral na encapsulation gamit ang unsaturated polyester resin na sinamahan ng mga inorganic na filler, na nakakakuha ng IP rating na IP67–IP68. Ang mga ito ay may kakayahang matatag na operasyon sa mga panlabas na setting, mga kapaligiran sa ilalim ng dagat, at mga kapaligiran na naglalaman ng mga kinakaing unti-unti na gas, na ipinagmamalaki ang isang insulation aging buhay na higit sa 50 taon.

Proteksyon na Lumalaban sa Sunog: Gumagamit ang mga modelong lumalaban sa sunog ng isang composite insulation layer na binubuo ng mica tape at ceramifying silicone rubber. Ang pabahay ay pinahiran ng isang intumescent (napapalawak ng apoy) na hindi masusunog na pintura; kahit na nalantad sa matinding temperatura na 960°C, maaaring mapanatili ng unit ang supply ng kuryente sa loob ng 1 hanggang 3 oras, na nagbibigay ng tuluy-tuloy na kasiguruhan sa kuryente para sa mga circuit ng kaligtasan sa sunog. Ang mga produktong ito ay sumusunod sa mga pambansang pamantayan gaya ng GB/T 9978.1-2008.

(V) Modular Installation - Flexible at Maginhawang Pagpapalawak

Nagtatampok ng standardized modular na disenyo, ang system ay nagbibigay-daan para sa mabilis na on-site na koneksyon gamit ang isang bolt. Ang bawat koneksyon ay nilagyan ng mekanismo ng torque control upang matiyak ang kaunting paglaban sa contact. Sinusuportahan ng mga konektor ang pagsasaayos ng tolerance ng pagkakahanay na ±4mm, na epektibong nagbabayad para sa mga error sa pag-install. Ang mga plug-in unit ay maaaring iposisyon sa anumang punto sa kahabaan ng busway at suportahan ang hot-plugging (live insertion/removal) - na ang ground connection ay unang naka-engage at humiwalay sa huli - na-rate para sa minimum na 200 plug-in cycle. Ang kakayahang umangkop na ito ay nagbibigay-daan sa system na madaling umangkop sa mga reconfiguration ng linya ng produksyon at mga kinakailangan sa pagpapalawak ng kagamitan, at sa gayon ay binabawasan ang mga oras ng pag-lead ng konstruksiyon at mga gastos sa pagpapanatili.

Gabay sa Pagpili ng Produkto

Mga Sitwasyon ng Application

(I) Sektor ng Pang-industriya na Paggawa

Angkop para sa mga heavy-duty na workshop na kasangkot sa pagmamanupaktura ng sasakyan, pagpoproseso ng mekanikal, elektronikong pagpupulong, at mga katulad na larangan, na nagbibigay ng isang matatag na suplay ng kuryente para sa malakihang makinarya at mga automated na linya ng produksyon. Ang mababang-impedance na mga katangian nito ay epektibong nagpapagaan ng mga pagbaba ng boltahe na dulot ng kasalukuyang pagbabagu-bago, habang ang modular na disenyo nito ay nagpapadali sa mga madalas na pagsasaayos ng linya ng produksyon at pagpapalawak ng kagamitan, at sa gayon ay natutugunan ang mga flexible na pangangailangan ng industriyal na produksyon.

(II) Mga Matataas na Gusali at Commercial Complex

Naka-install nang patayo sa loob ng mga electrical risers, ang mga system na ito ay nagsisilbing pangunahing mga linya ng pamamahagi ng kuryente para sa bawat palapag - isang solusyon na pinagtibay ng higit sa 90% ng mga matataas na gusali. Sa mga komersyal na complex, pinapagana nila ang malayuan, mataas na kasalukuyang pamamahagi ng kuryente, na nakakatugon sa magkakaibang mga kinakailangan sa pagkarga ng kuryente sa iba't ibang lugar tulad ng mga shopping mall, hotel, at mga gusali ng opisina; bukod pa rito, nag-aalok sila ng maginhawang mga tap-off point para sa pamamahagi ng kuryente, pinapasimple ang pagpapanatili sa hinaharap at mga pagbabago sa system.

(III) Mga Data Center at Mga Pasilidad sa Pangangalagang Pangkalusugan

Ang mga system na ito ay nagbibigay ng tuluy-tuloy at maaasahang katiyakan ng kapangyarihan para sa mga mission-critical load - tulad ng mga server ng data center at kagamitang medikal - na humihiling ng pambihirang pagiging maaasahan. Nagtatampok ang ilang intelligent na modelo ng produkto ng pinagsamang temperature sensing at kasalukuyang mga module ng pagsubaybay; sumusuporta sa RS485 o wireless transmission protocol, pinapagana ng mga ito ang malayuang operasyon at pagpapanatili pati na rin ang mga fault pre-warning na kakayahan, sa gayo'y tinitiyak ang tuluy-tuloy na supply ng kuryente.

(IV) Mga Espesyal na Setting ng Pangkapaligiran

Ang mga produktong hindi tinatagusan ng tubig na cast-resin ay angkop na angkop para sa mga maalinsangang kapaligiran - tulad ng mga underground utility tunnel, water treatment plant, at mga pasilidad sa baybayin. Ang mga produktong lumalaban sa sunog, sa kabaligtaran, ay idinisenyo para sa aplikasyon sa mga circuit ng kaligtasan ng sunog at mga sistema ng pang-emerhensiyang kapangyarihan; sa kaganapan ng isang sunog, sila ay nagpapanatili ng pagpapatuloy ng supply ng kuryente, sa gayon ay nakakakuha ng kritikal na oras para sa paglisan ng mga tauhan at ang pagsagip ng mga kagamitan.

FAQ

Q1: Ano ang Copper Conductor Sandwich Busway?

A: Ito ay isang low-voltage, medium-to-high load distribution system na may siksik na T2 copper conductor (≥99.9%) para sa stable na kasalukuyang, mababang pagkawala, at maaasahang operasyon.

Q2: Ano ang mga pangunahing detalye nito?

A: Rated 1000A, angkop para sa ≤1000V system. Ang tanso ay tin-plated para sa mababang contact resistance at anti-corrosion. Proteksyon ng IP54+, sumusunod sa GB 7251 at IEC 61439.

Q3: Saan ito karaniwang ginagamit?

A: Tamang-tama para sa matataas na gusali, industriyal na halaman, komersyal na sentro, data center, at iba pang mababang boltahe na mga aplikasyon ng pamamahagi ng kuryente.

Q4: Ano ang mga pangunahing bentahe?

A: Mataas na kasalukuyang kapasidad, mababang pagkawala ng enerhiya, mahusay na pagkawala ng init, compact na disenyo, at madaling pag-install at pagpapalawak.

Q5: Ito ba ay ligtas at maaasahan?

A: Oo. Tinitiyak ng siksik na istraktura at mataas na kalidad na tanso ang maaasahang operasyon, at lahat ng mga produkto ay sertipikadong CCC para sa kaligtasan.

Q6: Maaari ko bang i-customize ang busway?

A: Nag-aalok ang Fenghua Electric ng mga flexible na solusyon para sa iba't ibang layout, haba, at kapasidad. Makipag-ugnayan sa amin para sa mga custom na order o konsultasyon.

Q7: Paano ito kumpara sa tradisyonal na busway o mga cable?

A: Binabawasan nito ang pagkawala ng enerhiya, pinapabuti ang pagkawala ng init, at nakakatipid ng espasyo, ginagawa itong mas mahusay at maaasahan kaysa sa kumbensyonal na paglalagay ng kable.

Q8: Paano ako makakabili o makakapagtanong?

A: Makipag-ugnayan sa Fenghua Electric para humiling ng quote, mag-order, o talakayin ang mga kinakailangan sa proyekto. Nagbibigay kami ng propesyonal na suporta para sa lahat ng mga katanungan.
