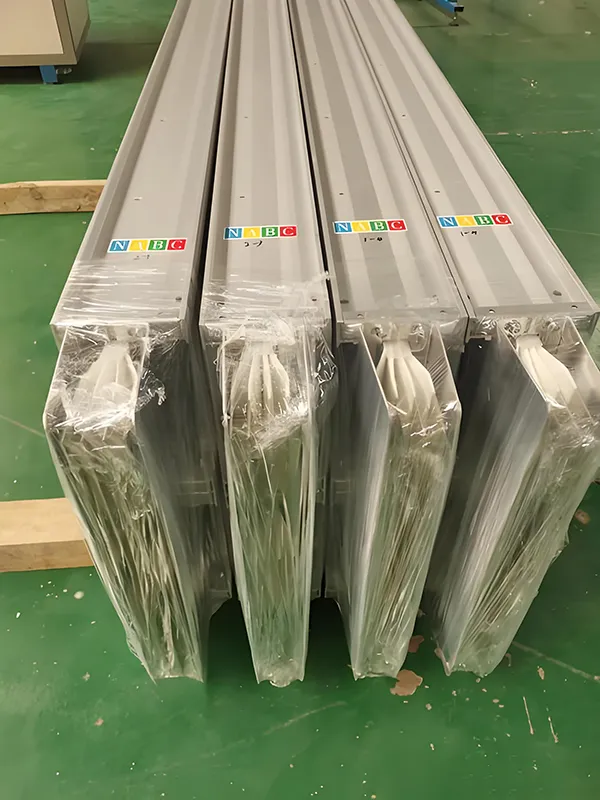

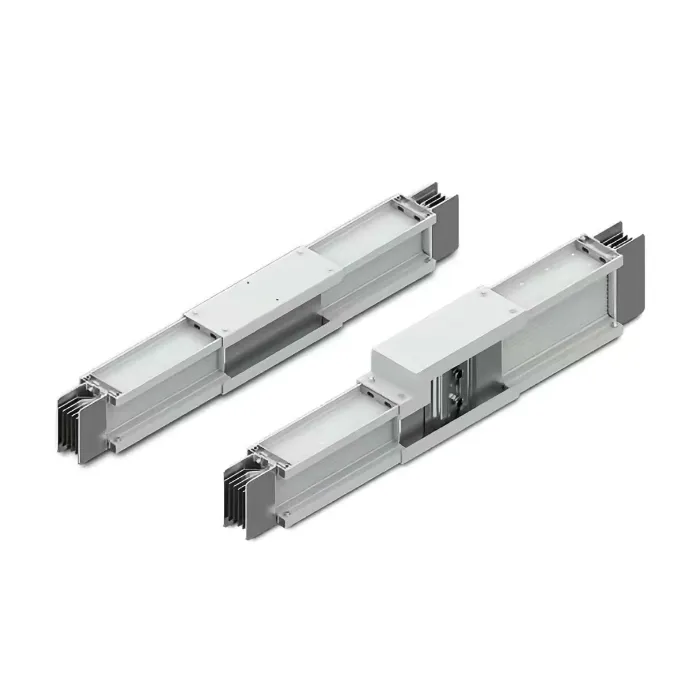

Low Voltage Sandwich Busway

Dahil sa compact na istraktura nito, mahusay na pagkawala ng init, at matatag na kapasidad na nagdadala ng kasalukuyang, Low Voltage Sandwich Busway ay lumitaw bilang pangunahing pagpipilian sa mga modernong sistema ng pamamahagi ng kuryente.

Core Structure at Configuration ng Insulation

•Materyal ng Konduktor: High-purity electrolytic copper (purity ≥ 99.9%); ang ibabaw ay maaaring opsyonal na silver-plated o tin-plated upang mapahusay ang conductivity at oxidation resistance.

Mga Materyales ng Insulation:

•Standard Type: Gumagamit ng Class B insulation materials o mas mataas (temperatura resistance: 130°C)—gaya ng polyester film, mica tape, atbp—upang matiyak ang pangmatagalang pagiging maaasahan ng pagpapatakbo.

• Uri ng Fire-Resistant: Gumagamit ng composite layer ng mica tape at ceramifying silicone rubber, na may kakayahang mapanatili ang performance ng insulation kahit sa ilalim ng mataas na temperatura mula 600°C hanggang 1000°C.

• Uri ng Waterproof/Corrosion-Resistant: Nagtatampok ng encapsulation sa pamamagitan ng Class H polyester-imide o epoxy resin casting; ang klase ng pagkakabukod ay umabot sa Class H (180°C), na nag-aalok ng buhay ng serbisyo na higit sa 50 taon.

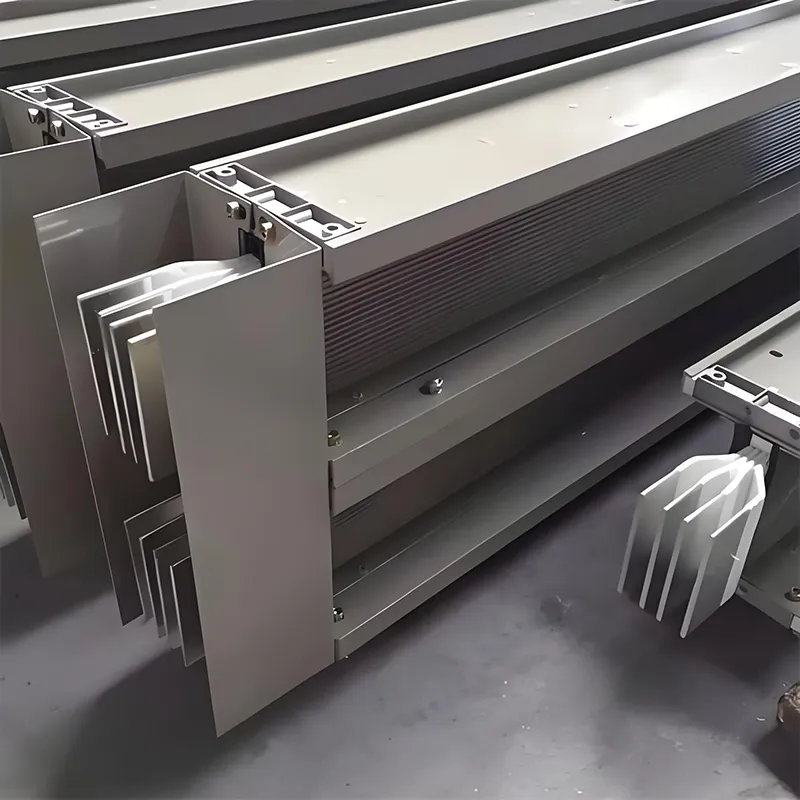

• Mga Katangian ng Istraktura ng "Sandwich": Ang mga konduktor ng phase ay mahigpit na nakasalansan at pinipiga nang walang anumang mga puwang sa hangin; ang pagpupulong ay ganap na naka-encapsulated at hinulma sa ilalim ng presyon, na makabuluhang binabawasan ang reactance at pagbaba ng boltahe.

Mga Pangunahing Parameter ng Elektrisidad at Pangkaligtasan

Pagtaas ng Temperatura at Pagkontrol sa Thermal Performance

Mga Limitasyon sa Pagtaas ng Temperatura (sa ambient temperature na 40°C):

Mga Terminal ng Koneksyon: ≤ 60 K (ibig sabihin, maximum na 100°C)

Metal Enclosure: ≤ 30 K (ibig sabihin, maximum na 70°C)

Insulation Surface: ≤ 40 K (ibig sabihin, maximum na 80°C)

Mekanismo ng Pagwawaldas ng init:

Ang init na nabuo ng mga konduktor ay isinasagawa sa pamamagitan ng insulation layer patungo sa metal enclosure, kung saan ito ay kasunod na nawawala sa pamamagitan ng convection at radiation.

Nagtatampok ang aluminum alloy enclosure ng pinagsama-samang disenyo ng heat sink fin, na nagpapataas ng kahusayan sa pag-alis ng init ng higit sa 30%.

Mga Limitasyon sa Thermal Endurance:

Karaniwang Uri: Pangmatagalang temperatura ng pagpapatakbo ≤ 130°C

Uri ng Fire-Resistant: May kakayahang mapanatili ang tuluy-tuloy na supply ng kuryente nang higit sa 90 minuto sa 960°C

Uri ng Cast-Resin: May kakayahang matatag na operasyon sa loob ng saklaw ng temperatura sa kapaligiran na -40°C hanggang 130°C

Klase ng Proteksyon (IP Code) at Mga Naaangkop na Kapaligiran

Mga Katangian ng Mekanikal at Pag-install

Materyal ng Enclosure:

Aluminum Alloy: Magaan, lumalaban sa kaagnasan, at nag-aalok ng mahusay na pag-alis ng init; angkop para gamitin bilang isang Protective Earth (PE) conductor.

Cold-Rolled Steel: Mataas na lakas ng istruktura; kapag pinahiran ng pintura na lumalaban sa sunog, ito ay angkop para sa mga application na lumalaban sa sunog.

Resin Casting: Nagtatampok ng non-metallic enclosure at nagbibigay ng komprehensibong "four-way na proteksyon"—waterproofing, corrosion resistance, explosion resistance, at dustproofing.

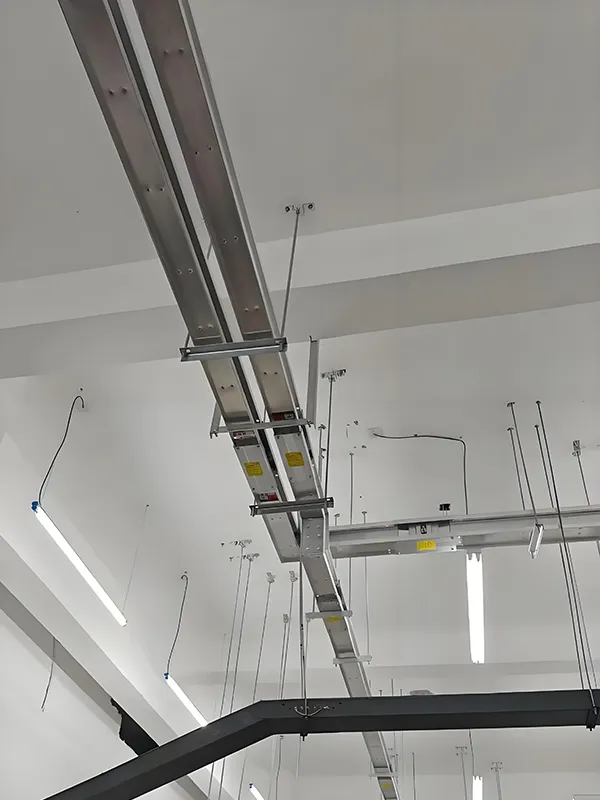

Paraan ng Pag-install:

Sinusuportahan ang horizontal o vertical suspension mounting, na may adjustable tolerance range na ±4mm.

Spacing ng Suporta/Sabit: ≤3m para sa mga tuwid na seksyon; ≤1.5m para sa mga hubog na seksyon.

Teknolohiya ng Koneksyon:

Single-Bolt Rapid Connection: Nilagyan ng torque control mechanism upang matiyak ang minimal na contact resistance.

Mga Intelligent na Konektor: Suportahan ang mga kakayahan sa pagsubaybay sa pagpapanatili, sa gayon ay binabawasan ang panganib ng pagkabigo sa pagpapatakbo.

Extension ng Specialized Technologies

Fire-Resistant Busbar Trunking (NH Type)‌

Fire Resistance Rating: Mga mapipiling opsyon na 1 oras, 1.5 oras, 2 oras, o 3 oras

Thermal Insulation Layer: Aluminum Silicate Fiber Felt (Paglaban sa Temperatura: 1250°C)

Panlabas na Patong: Intumescent Fire-Retardant Paint; mabilis na nagpapataas ng thermal conductivity sa pagkakalantad ng apoy upang mapabagal ang paglipat ng init

Waterproof Busbar Trunking (Uri ng Resin-Cast)‌

Rating ng Proteksyon: IP67–IP68

Insulation Material: Unsaturated polyester resin + inorganic fillers, integrally cast-molded

Mga Sitwasyon ng Aplikasyon: Pagsasakay sa riles, mga planta ng kemikal, pasilidad sa baybayin, at iba pang nakakasira o mahalumigmig na kapaligiran

Matalinong Busbar Trunking

Pinagsasama ang pagsukat ng temperatura, kasalukuyang pagsubaybay, at mga module ng alarma sa pagtagas.

Sinusuportahan ang RS485 o wireless transmission para sa pagsasama sa Building Automation Systems.

FAQ

1. Ano ang Low Voltage Sandwich Busway?

Ang Low Voltage Sandwich Busway ay isang compact busway power distribution system na gumagamit ng malapit na nakasalansan na mga konduktor na may insulasyon sa pagitan ng mga phase, na nagbibigay ng mataas na kasalukuyang kapasidad, mababang impedance, at mahusay na paghahatid ng kuryente para sa mga modernong gusali at pasilidad ng industriya.

2. Ano ang mga pakinabang ng isang sandwich busway kumpara sa tradisyonal na mga cable?

Kung ikukumpara sa mga tradisyunal na cable, ang isang sandwich bus duct system ay nag-aalok ng mas mahusay na heat dissipation, mas mataas na kasalukuyang carrying capacity, mas madaling pag-install, at flexible expansion, na ginagawa itong perpekto para sa malalaking proyekto ng pamamahagi ng kuryente.

3. Saan karaniwang ginagamit ang Low Voltage Sandwich Busway?

Malawak itong ginagamit sa mga data center, komersyal na gusali, pabrika, paliparan, shopping mall, at matataas na gusali kung saan kinakailangan ang maaasahan at mahusay na pamamahagi ng kuryente.

4. Anong kasalukuyang mga rating ang magagamit para sa mababang boltahe na mga sistema ng busway?

Karamihan sa mga low voltage busway system ay sumusuporta sa mga kasalukuyang rating mula 400A hanggang 6300A, depende sa mga kinakailangan ng proyekto at disenyo ng system.

5. Maaari bang ipasadya ang busway para sa mga partikular na proyekto?

Oo. Ang mga propesyonal na tagagawa at supplier ng busway gaya ng Fenghua Electric ay maaaring magbigay ng mga custom na solusyon sa busway batay sa kasalukuyang kapasidad, kapaligiran sa pag-install, antas ng proteksyon, at layout ng proyekto.

6. Ligtas ba ang sandwich busway para sa pamamahagi ng kuryente sa industriya?

Oo. Nagtatampok ang mataas na kalidad na low voltage bus duct system ng malakas na insulation, mataas na antas ng proteksyon, at maaasahang short-circuit resistance, na tinitiyak ang ligtas at matatag na operasyon.

7. Paano ako pipili ng maaasahang tagagawa o supplier ng busway?

Dapat mong suriin ang karanasan sa produksyon ng tagagawa ng busway, mga sertipikasyon, mga kaso ng proyekto, kakayahan sa pag-customize, at teknikal na suporta bago bumili.

8. Paano ako makakakuha ng quotation para sa Low Voltage Sandwich Busway?

Upang makakuha ng tumpak na mababang boltahe na presyo ng busway, karaniwang kailangan mong magbigay ng mga detalye tulad ng kasalukuyang rating, haba ng busway, uri ng pag-install, at mga drawing ng proyekto sa supplier.
