Vertical Sandwich Busway

Pagpoposisyon ng Produkto: Isang Mahusay na Power Transmission Solution na Iniakma para sa Vertical Power Distribution Scenario

Ang Qingdao Fenghua Electric Vertical Sandwich Busway ay isang high-current power distribution solution na maingat na ginawa para sa mga senaryo gaya ng power distribution shafts sa matataas na gusali at vertical power transmission sa mga industriyal na planta. Sa pamamagitan ng pagsasama ng isang "sandwich" na compact-stacking na istraktura na may disenyong na-optimize para sa patayong pag-install, nakakamit ng produkto ang maraming tagumpay sa paggamit ng espasyo, kahusayan sa paghahatid ng kuryente, kaligtasan, at katatagan, na ginagawa ang sarili bilang isang pangunahing pagpipilian para sa vertical na pamamahagi ng kuryente sa modernong mga setting ng arkitektura at industriya.

Mga Teknikal na Parameter

Mga Pangunahing Teknolohiya: Mga Pambihirang Pagganap sa Mga Vertical na Kapaligiran

1. Customized na "Sandwich" Stacking Structure: Isang Compact na Disenyo na Inangkop para sa Mga Vertical Space

Gumagamit ang produkto ng istrakturang "sandwich" na nagtatampok ng walang puwang, masikip na pagsasalansan ng mga three-phase conductor. Ang mga conductor ay direktang insulated mula sa isa't isa gamit ang mga high-performance na dielectric na materyales, at sa gayon ay ganap na inaalis ang mga air gaps sa pagitan ng mga phase. Partikular na na-optimize para sa mga sitwasyong patayong pag-install, ang pag-aayos ng mga conductor at ang istraktura ng enclosure ay pinino upang bawasan ang kabuuang volume ng higit sa 30% kumpara sa mga tradisyunal na sistema ng busway. Ang disenyong ito ay nagbibigay-daan para sa isang perpektong akma sa loob ng mga nakakulong na espasyo ng mga shaft ng pamamahagi ng kuryente, na nagbibigay-daan sa pinakamataas na kapasidad na nagdadala ng kasalukuyang sa loob ng limitadong mga vertical na channel^.

2. High-Purity Copper Conductors: Tinitiyak ang Efficiency sa Vertical Power Transmission

Ang T2-grade electrolytic copper na may kadalisayan na ≥99.95% ay pinili bilang materyal na konduktor. Sa 20°C, ang resistivity nito ay kasingbaba ng 0.01777 Ω·mm²/m, at ang conductivity nito ay lumampas sa 98%. Sa vertical power transmission scenario, ang mababang resistensyang katangiang ito ay epektibong pinapaliit ang pagbaba ng boltahe sa malalayong distansya, na tinitiyak ang stable na supply voltage sa bawat palapag ng isang mataas na gusali. Ang mga ibabaw ng konduktor ay maaaring opsyonal na tratuhin ng lata o pilak na plating upang mapahusay ang resistensya ng kaagnasan, na tinitiyak na ang mababang resistensya sa pakikipag-ugnay ay napanatili sa mahabang panahon—kahit na sa loob ng humid power distribution shaft na kapaligiran—sa gayon ay inaalis ang mga potensyal na panganib sa sobrang init.

3. Pinagsamang Vertical Heat Dissipation System: Paglutas sa Hamon ng Pagtaas ng Temperatura sa Mahabang Distansiya

Upang matugunan ang isyu ng init na may posibilidad na maipon pataas sa panahon ng patayong pag-install, ang sistema ay gumagamit ng tatlong yugto na patayong paraan ng pagwawaldas ng init: "Conductor – Insulation Layer – Metal Enclosure." Ang enclosure ay gawa mula sa extruded na aluminyo-magnesium na haluang metal, na nagtatampok ng pinagsama-samang longitudinal heat-dissipation fins sa ibabaw nito. Kung ikukumpara sa karaniwang mga enclosure na bakal, pinapataas ng disenyong ito ang lugar ng ibabaw ng init ng pagwawaldas ng 35% at pinapataas ng limang beses ang kahusayan ng thermal conductivity. Sa isang nakapaligid na temperatura na 40°C, ang pagtaas ng temperatura ng mga terminal ng koneksyon ay nananatiling ≤60K, habang ang sa metal na casing ay nananatiling ≤30K—na mas mababa sa mga pamantayan ng industriya—sa gayo'y tinitiyak ang matatag na operasyon sa panahon ng long-distance vertical power transmission.

4. Disenyong Pangkaligtasan Laban sa "Epekto ng Chimney": Pagtatatag ng Matatag na Vertical Fire Barrier

Ang "sandwich" na walang gap na istraktura ay ganap na nag-aalis ng tuluy-tuloy na mga channel ng hangin; sa kaganapan ng sunog, ang mainit na daloy ng hangin ay pinipigilan na mabilis na kumalat paitaas sa sistema ng busway. Ito ay epektibong nag-aalis ng "chimney effect" sa pinagmulan nito at matagumpay na naipasa ang pagsubok ng mga awtoridad na pambansang ahensya sa kaligtasan ng sunog. Higit pa rito, available ang isang variant na lumalaban sa sunog bilang isang opsyon; gamit ang isang composite insulation layer ng mica tape at ceramifying silicone rubber, ang bersyon na ito ay maaaring mapanatili ang power supply ng higit sa 180 minuto sa matinding temperatura na 960°C, at sa gayon ay natutugunan ang mahigpit na mga kinakailangan para sa fire safety circuit sa mga matataas na gusali.

Mga Eksklusibong Feature para sa Vertical Installation

1. Modular Vertical Connection System

Nagtatampok ng mga factory-prefabricated na standard unit, ang system ay gumagamit ng double-ended torque-controlled bolts at disc spring para sa on-site na mga koneksyon. Ang disenyong ito ay nagbibigay-daan para sa isang ±4mm installation tolerance adjustment, na epektibong tumanggap ng mga precision deviations na likas sa mga vertical installation. Ang oras ng pag-install bawat segment ay ≤10 minuto; kumpara sa tradisyonal na mga cable wiring, ang kahusayan ng konstruksiyon ay napabuti ng higit sa 60%.

2. Layered Plug-in na Disenyo: Nababaluktot na Natutugunan ang Mga Pangangailangan ng Power na Partikular sa Floor

Maaaring buksan ang mga tap-off outlet sa anumang patayong posisyon sa kahabaan ng busbar trunking. Sinusuportahan ng mga tap-off unit ang hot-plugging (insertion at removal sa ilalim ng mga live na kondisyon), na tinitiyak ang isang "ground-first, ground-last" na pagkakasunud-sunod ng koneksyon upang ganap na maalis ang panganib ng electrical arcing. Ang bawat palapag ay maaaring madaling i-configure ang mga tap-off unit batay sa mga partikular na pangangailangan ng kuryente nang hindi na kailangang i-rewire ang buong mga segment ng busbar—perpektong tumanggap ng mga pagsasaayos ng layout ng sahig at mga pangangailangan sa pagpapalawak ng kapasidad na tipikal ng mga matataas na gusali.

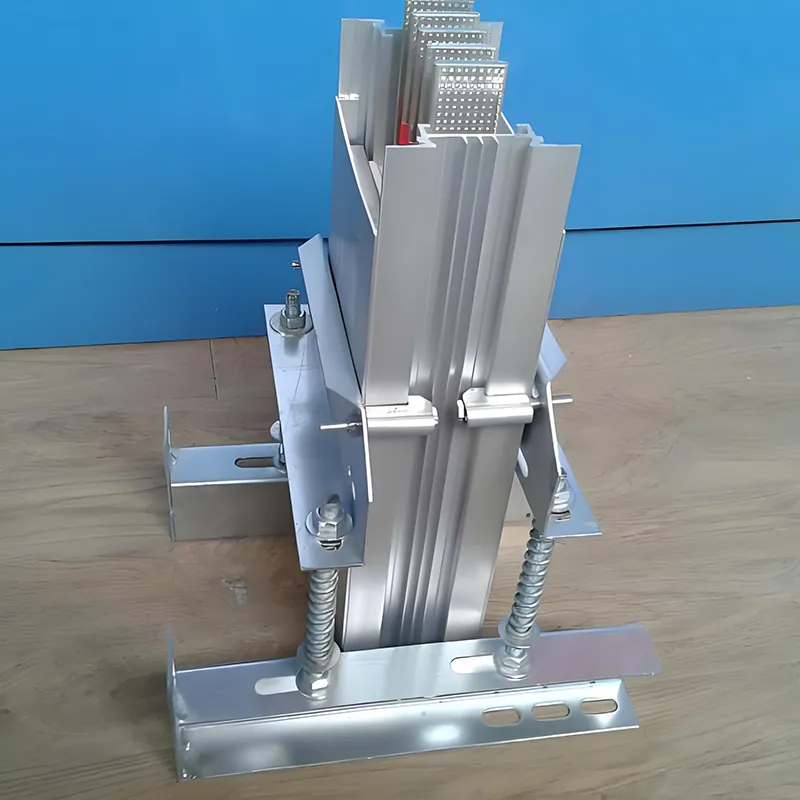

3. Anti-Drop at Seismic Reinforcement

Partikular na idinisenyo para sa mga senaryo ng patayong pag-install, ang system ay nilagyan ng mga nakalaang anti-drop bracket at seismic reinforcement component na may kakayahang makayanan ang magnitude 8 na epekto ng lindol, sa gayo'y tinitiyak ang structural stability ng busbar trunking sa ilalim ng matinding mga kondisyon ng operating. Ang bracket spacing ay maaaring madaling ayusin ayon sa mga kinakailangan sa taas ng sahig: ≤3m para sa mga tuwid na seksyon at ≤1.5m para sa mga seksyon ng sulok.

Mga Sitwasyon ng Application

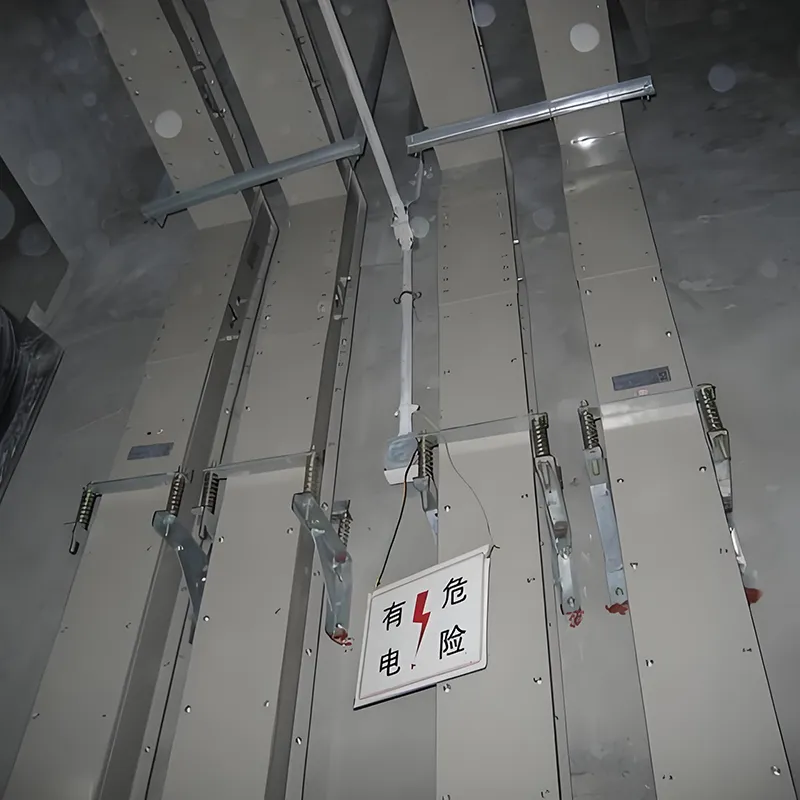

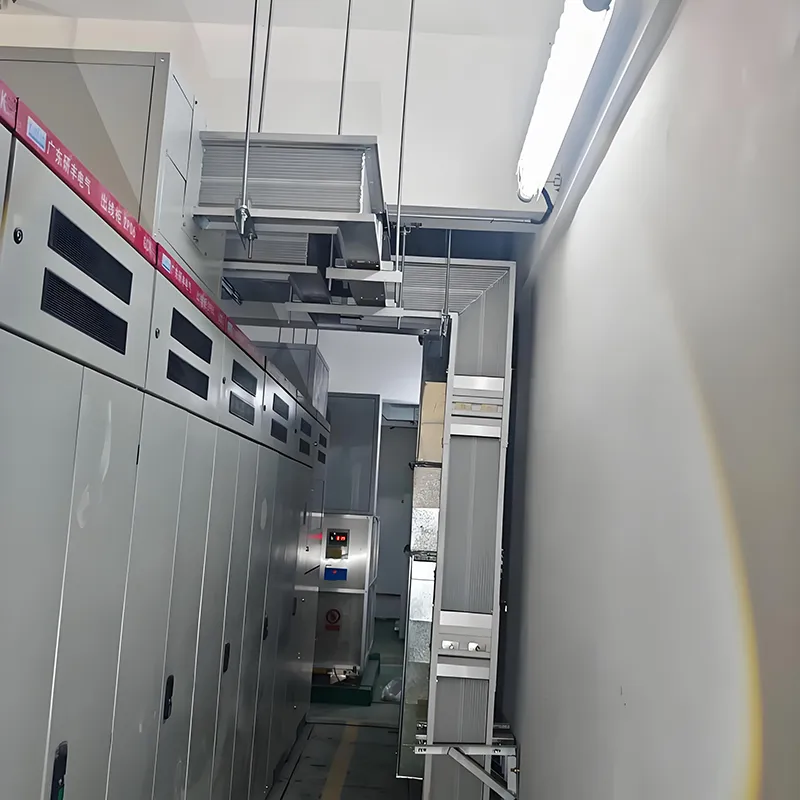

1. High-Rise Building Power Distribution Shafts

Patayo na niruruta sa loob ng mga power distribution shaft, ang sistema ay nagsisilbing kapalit ng mga tradisyonal na cable. Para sa parehong kasalukuyang kapasidad, ito ay sumasakop lamang ng isang-katlo ng puwang na kinakailangan ng mga cable, na epektibong niresolba ang kritikal na isyu ng limitadong espasyo sa loob ng mga high-rise power distribution shaft. Ang ganap na nakapaloob na istraktura nito ay nag-aalis ng mga panganib tulad ng rodent infestation at mga panganib sa sunog, at sa gayon ay nagpapahusay sa pangkalahatang kaligtasan ng sistema ng pamamahagi ng kuryente ng gusali.

2. Vertical Power Transmission sa Industrial Plants

Nagbibigay ng vertical backbone power supply para sa malakihang kagamitan at mga automated na linya ng produksyon sa loob ng maraming palapag na pang-industriyang pasilidad. Ang mataas na densidad na dala ng kasalukuyang dala nito ay angkop na angkop para sa mga puro layout ng kagamitan, habang ang modular expandability nito ay sumusuporta sa mga flexible na pagsasaayos sa mga linya ng produksyon.

3. Mga Espesyal na Vertical Environment

Ang mga produktong hindi tinatablan ng tubig na cast-resin ay angkop para sa patayong paghahatid ng kuryente sa mga humid at corrosive na kapaligiran—gaya ng mga underground utility tunnel at rail transit system. Naaangkop ang mga produktong lumalaban sa sunog sa mga senaryo ng vertical na pamamahagi ng kuryente na may mahigpit na mga kinakailangan sa kaligtasan ng sunog, tulad ng mga matatagpuan sa industriya ng petrochemical at nuclear power.

Halaga ng Customer

Ang Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. ay matatagpuan sa magandang coastal city ng Qingdao, sa loob ng West Coast New Area. Itinatag noong 2005, ang kumpanya ay isang nangungunang tagagawa na dalubhasa sa mga produktong elektrikal, kabilang ang mga cable tray, busbar trunking system, at power distribution cabinet. Ang aming subsidiary, ang Qingdao Fenghua Electric Co., Ltd., ay gumagana sa isang komplementaryong tungkulin sa aming pangunahing kumpanya, na sama-samang nagtatatag ng isang komprehensibong product matrix na sumasaklaw sa buong spectrum ng power distribution equipment. Sa mga nagdaang taon, ang kumpanya ay nagpapanatili ng isang matatag na pangako sa pagbabago, pagkamit ng mga kahanga-hangang resulta sa larangan ng pagtitipid ng enerhiya at pagbabawas ng pagkonsumo. Ilan sa aming mga produkto—gaya ng mga self-locking cable tray at copper-aluminum composite busduct—ay nakakuha ng pagkilala sa merkado para sa kanilang mataas na dagdag na halaga at advanced na teknolohikal na nilalaman. Higit pa rito, nagtataglay kami ng mga komprehensibong ulat sa pagsubok at mandatoryong sertipiko ng sertipikasyon na sumasaklaw sa malawak na hanay ng mga detalye ng busduct, na nagbibigay-daan sa aming ganap na matugunan ang magkakaibang at maraming aspeto na pangangailangan ng aming mga kliyente.

Sa pamamagitan ng pagpili sa Vertical Sandwich Busway ng Qingdao Fenghua Electric, nakikinabang ka sa:

• Space Optimization: Ang paggamit ng vertical na espasyo ay tumaas ng tatlong beses, na ginagawa itong ganap na angkop para sa mga nakakulong na kapaligiran na tipikal ng mga power distribution shaft.

• Energy Efficiency: Nagtatampok ng low-resistance copper conductors at low-reactance structural design, binabawasan nito ang pagkawala ng power distribution ng 10% hanggang 20% ​​taun-taon.

• Kaligtasan at Pagiging Maaasahan: Nagsasama ng isang anti-"chimney effect" na disenyo sa tabi ng maraming layer ng proteksyon, ito ay nagtatatag ng isang matatag na patayong fire barrier.

• Flexible adaptability: Sa isang layered plug-in interface at modular installation capabilities, tinatanggap nito ang hinaharap na mga pagsasaayos ng layout ng sahig at mga kinakailangan sa pagpapalawak ng kagamitan.

• Brand Assurance: Sinusuportahan ng 18 taon ng dalubhasang kadalubhasaan sa pagmamanupaktura mula sa Qingdao Fenghua, nagbibigay kami ng komprehensibong after-sales service at teknikal na suporta.

FAQ

1.Ano ang vertical sandwich busway?

Ang vertical sandwich busway ay isang compact, high-current distribution system na may mga stacked copper conductor, na idinisenyo para sa ligtas at mahusay na vertical power transmission sa matataas na gusali at industriyal na workshop.

2.Ano ang kasalukuyang at boltahe na mga rating?

Ang Fenghua Electric vertical busway ay may rating na 250A–6300A at ≤690VAC, na angkop para sa iba't ibang low-voltage high-current distribution applications.

3.Anong mga materyales ang ginagamit para sa mga konduktor?

Ginagamit ang high-purity T2 electrolytic copper, na tinitiyak ang mababang pagkawala, mataas na conductivity, at pangmatagalang pagiging maaasahan.

4.Anong mga antas ng proteksyon ang magagamit?

Ang proteksyon ay mula sa IP54 hanggang IP68, depende sa modelo, na ginagawang angkop para sa panloob, panlabas, at malupit na kapaligiran.

5.Maaari bang gamitin ang busway sa mga lugar na madaling sunog?

Oo, ang modelong lumalaban sa sunog ay nagtatampok ng insulation na may rating na hanggang 180°C at short-circuit endurance na idinisenyo para sa ligtas na operasyon sa ilalim ng mga kondisyon ng sunog.

6. Gaano kataas ito maaaring mai-install nang patayo?

Ang patayong pag-install ay maaaring umabot ng hanggang 200 metro, depende sa uri ng busway at mga kinakailangan sa pagkarga.

7.Madali ba ang pag-install?

Oo, ang modular na disenyo at compact na istraktura ay nagbibigay-daan sa mabilis at maginhawang pag-install, na binabawasan ang paggawa at oras ng proyekto.

8.Saan ito karaniwang ginagamit?

Tamang-tama para sa mga high-rise building shaft, industriyal na workshop, pabrika, data center, at iba pang vertical high-current distribution scenario.
